Oberflächenmagnet-PMSM
Aufgesetzte und eingelassene Magnete, radial, parallel oder brotlaibförmig magnetisiert.
Rechenbare Topologien
AGFEM baut die Geometrie parametrisch auf. Maschinentyp wählen, Hauptmaße setzen, rechnen — Innen- und Außenläufer, Radial- und Axialfluss.
SPM als Außenläufer
Derselbe Rechenpfad mit außenliegendem Läufer — typisch für Radnaben-, Lüfter- und Drohnenantriebe.
IPM mit flachen Taschen
Vergrabene Flachmagnete mit Streustegen — die am besten kalibrierte Bauform in AGFEM.
Speichenläufer
Flusskonzentration durch tangential magnetisierte Speichen — auch mit Ferritmagneten rechenbar.
V-Anordnung
Doppelmagnet in V-Stellung, mit Hakenzähnen und asymmetrischer Zahnspitze kombinierbar.
Synchron-Reluktanzmaschine
Flussbarrieren-Läufer, wahlweise mit Ferrit- oder NdFeB-Unterstützung in den Barrieren.

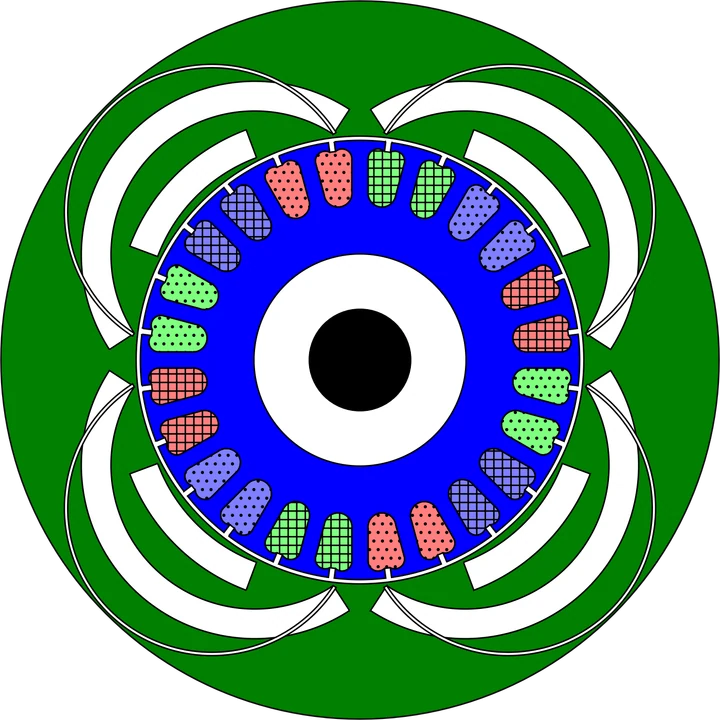

SyRM als Außenläufer
Reluktanzläufer außen — magnetfreie Bauform für kostensensible Direktantriebe.

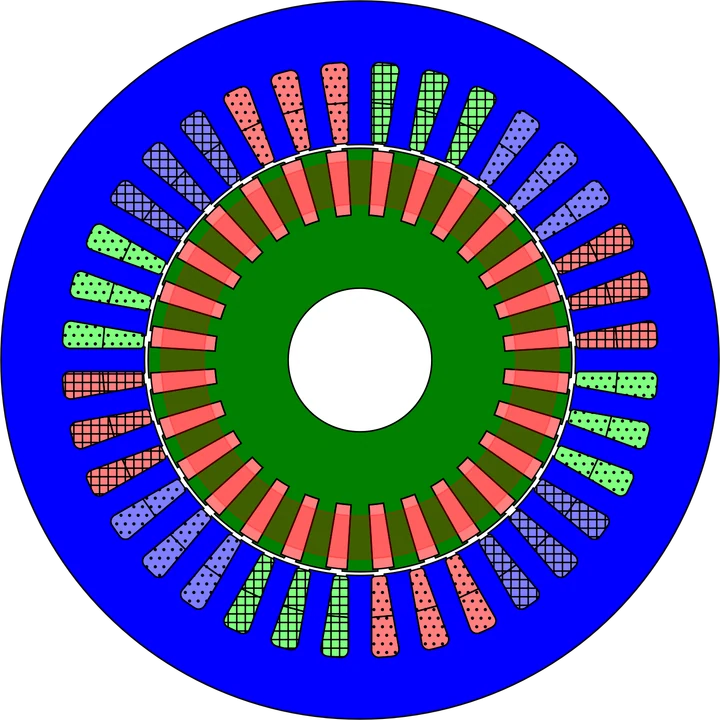

Käfigläufer-Asynchronmaschine
Zeitharmonische Rechnung mit komplexen Stabströmen, Schlupf als Betriebsgröße — Innen- und Außenläufer.

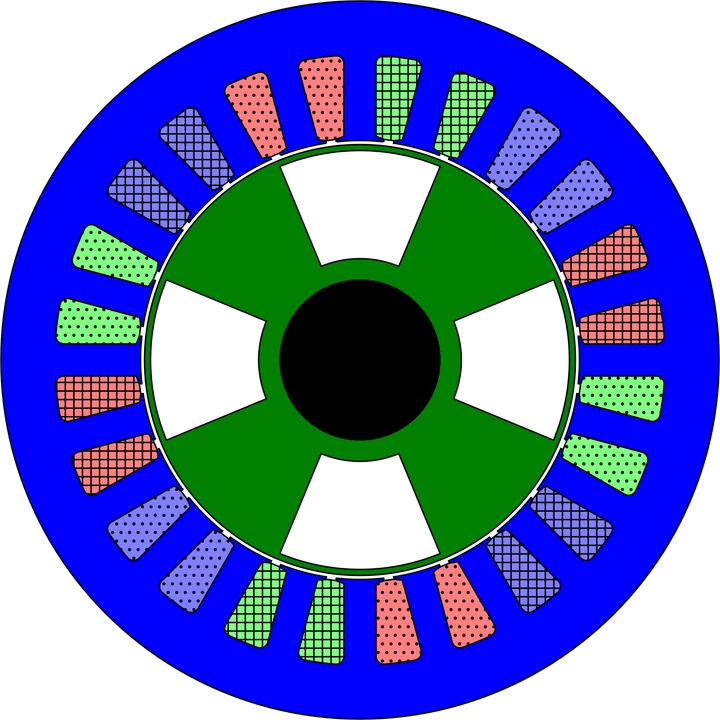

Fremderregte Synchronmaschine
Erregerwicklung statt Magneten, Erregerstrom als eigener Betriebsparameter — Sektorrechnung für kurze Laufzeiten.
YASA — Doppelrotor
Segmentierter Stator ohne Rückschlussjoch zwischen zwei Magnetrotoren. Kurzer Flussweg, wenig Eisen, hohe Drehmomentdichte.
Doppelstator
Ein Magnetrotor zwischen zwei Statoren. Die Axialkräfte der beiden Luftspalte heben sich auf — die Lager bleiben entlastet.
PCB-Stator
Ein Magnetrotor zwischen zwei eisenlosen Leiterplatten-Statoren: kein Rastmoment, keine Eisenverluste im Stator, sehr flache Bauform.
Axialfluss fremderregt
Ein fremderregter Läufer zwischen zwei Statoren: Erregerwicklung statt Magneten, ohne Seltene Erden, das Feld lässt sich über den Erregerstrom stellen. Diese Kombination rechnet sonst kein kommerzielles Werkzeug.
Die Radialschnitte sind unbearbeitete AGFEM-Ausgaben. Die Axialfluss-Bilder sind schematische Aufbauskizzen.
Beispielbibliothek
29 fertig parametrierte Maschinen liegen der Software bei — vom RC-Servo über den Toyota Prius bis zur Axialflussscheibe. Jede lässt sich öffnen, rechnen und als Ausgangspunkt für die eigene Auslegung umbauen.
Rechnen Sie Ihre eigene Maschine.
Registrieren, herunterladen, installieren — die 30 Tage laufen erst ab der ersten Aktivierung in der Software.
