Einblicke in die Anwendung
Bildschirmfotos und Auswertungen aus echten Auslegungsprojekten.
Geometrie des Toyota Prius 2004 (IPM, 48 Nuten / 8 Pole) — parametrisch aufgebaut, Maße links, Schnitt rechts.
Wicklungsschema mit Phasenanschlüssen U/V/W und Wicklungsfaktor — synthetisiert aus Nut- und Polzahl.
Halbschnitt in 3D, aufgebaut aus den echten 2D-Konturen — Blechpaket, Magnete, Wickelköpfe und Welle.
Flussdichte des Prius-Läufers unter Last, aus 80 832 Dreiecken der FEM-Lösung — kein Demo-Bild, sondern die gerechnete Datei.

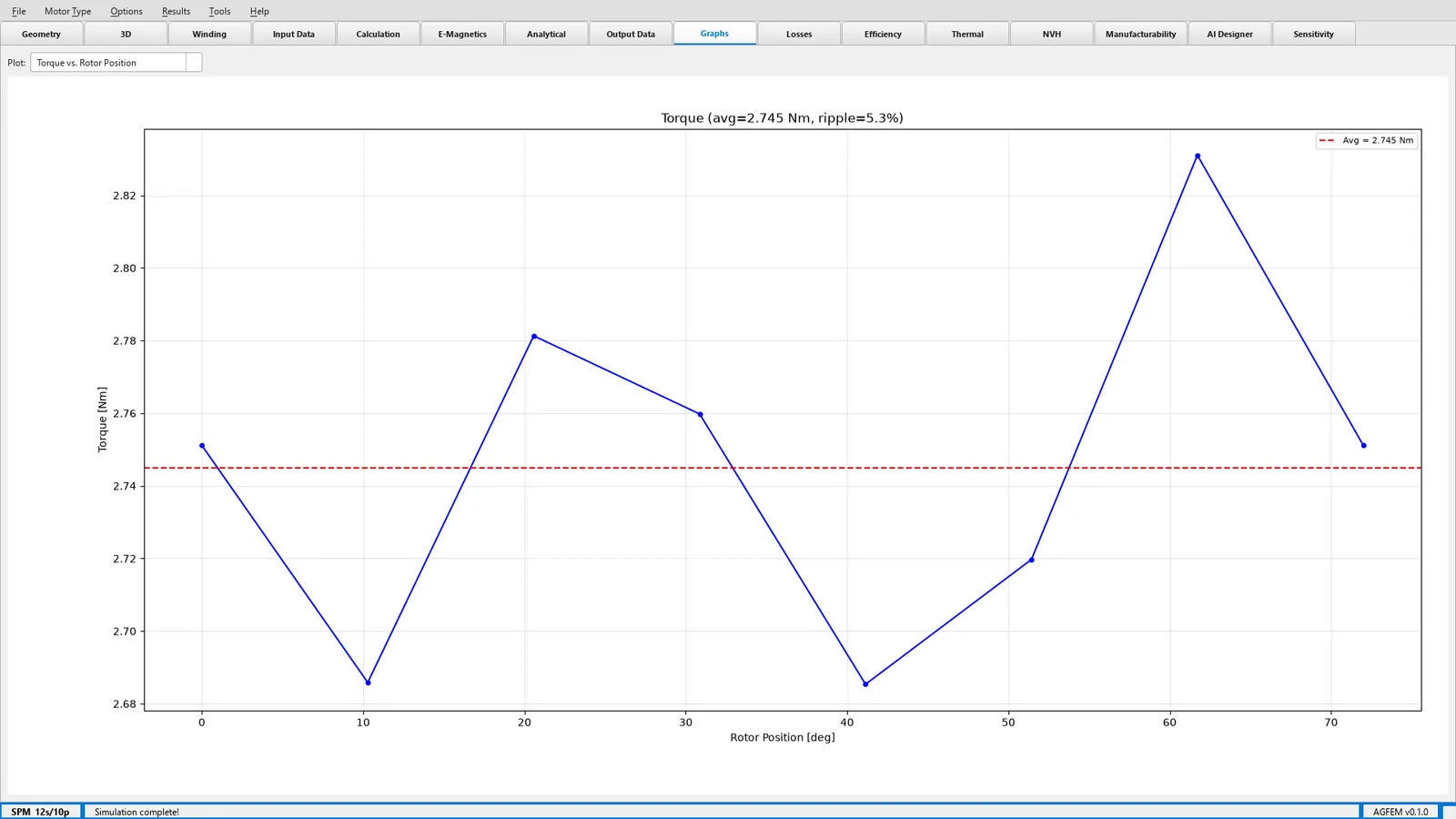

Drehmoment über dem Rotorwinkel eines Außenläufers, punktweise aus der Rotationssequenz gerechnet.

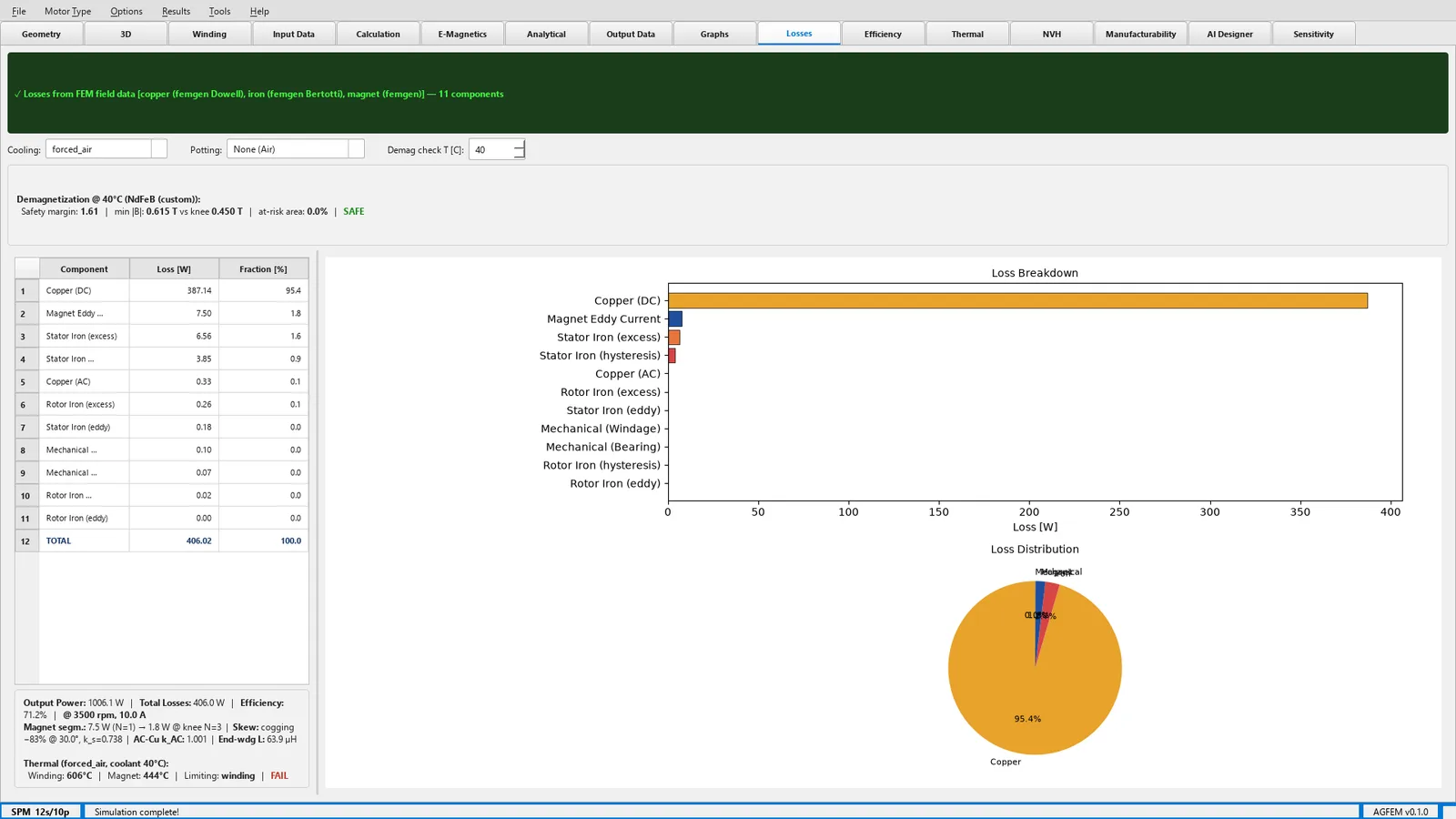

Verlustaufteilung aus den FEM-Feldern: Kupfer nach Dowell, Eisen nach Bertotti, Magnetwirbelströme — elf Einzelanteile.

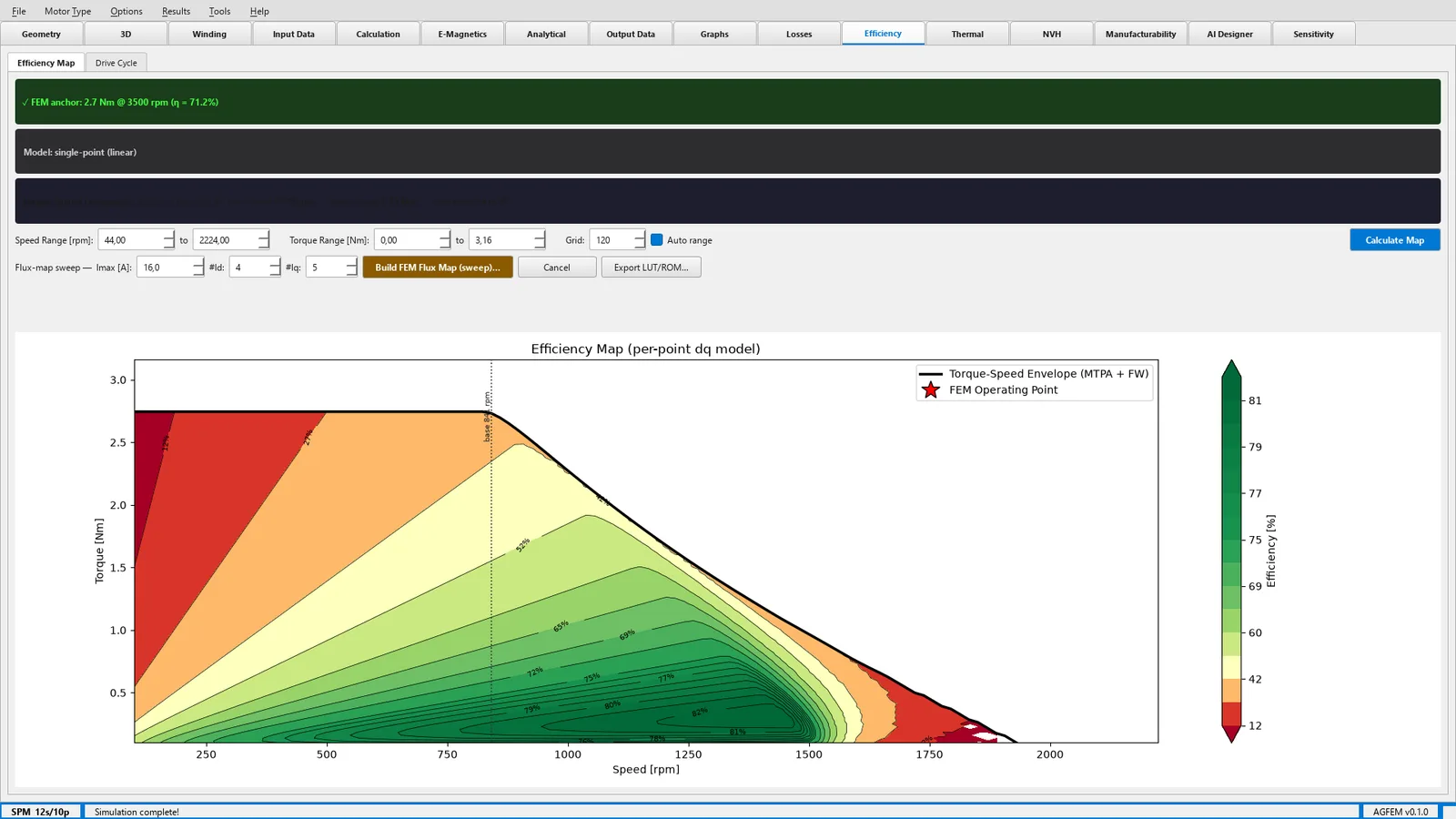

Wirkungsgradkennfeld mit Drehmoment-Drehzahl-Grenzkurve, verankert an einem gerechneten FEM-Punkt (2,7 Nm bei 3500 min⁻¹).

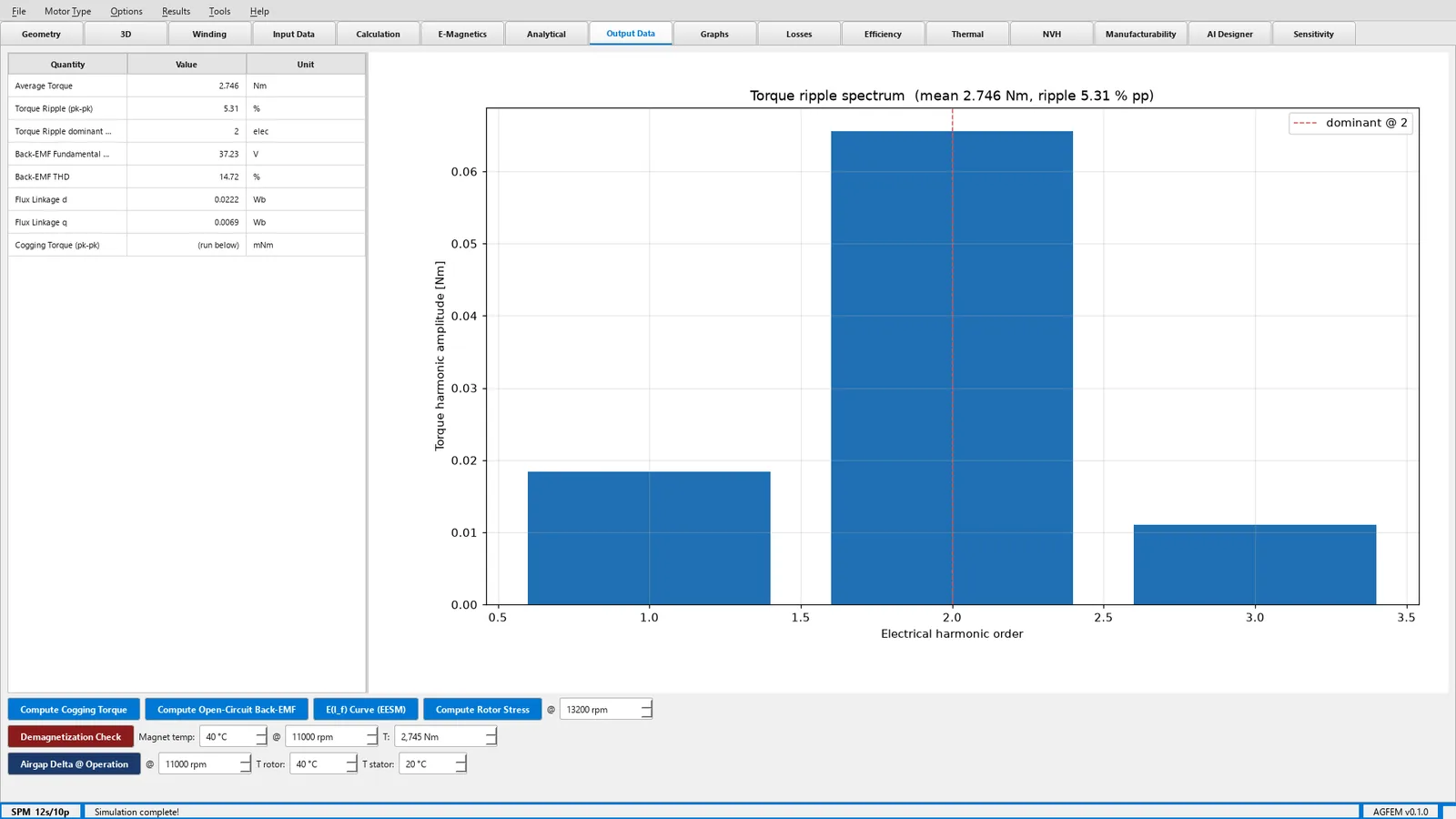

Ergebnisblatt mit Kennwerten und Drehmoment-Rippelspektrum — die Grundlage für Datenblatt und Bericht.

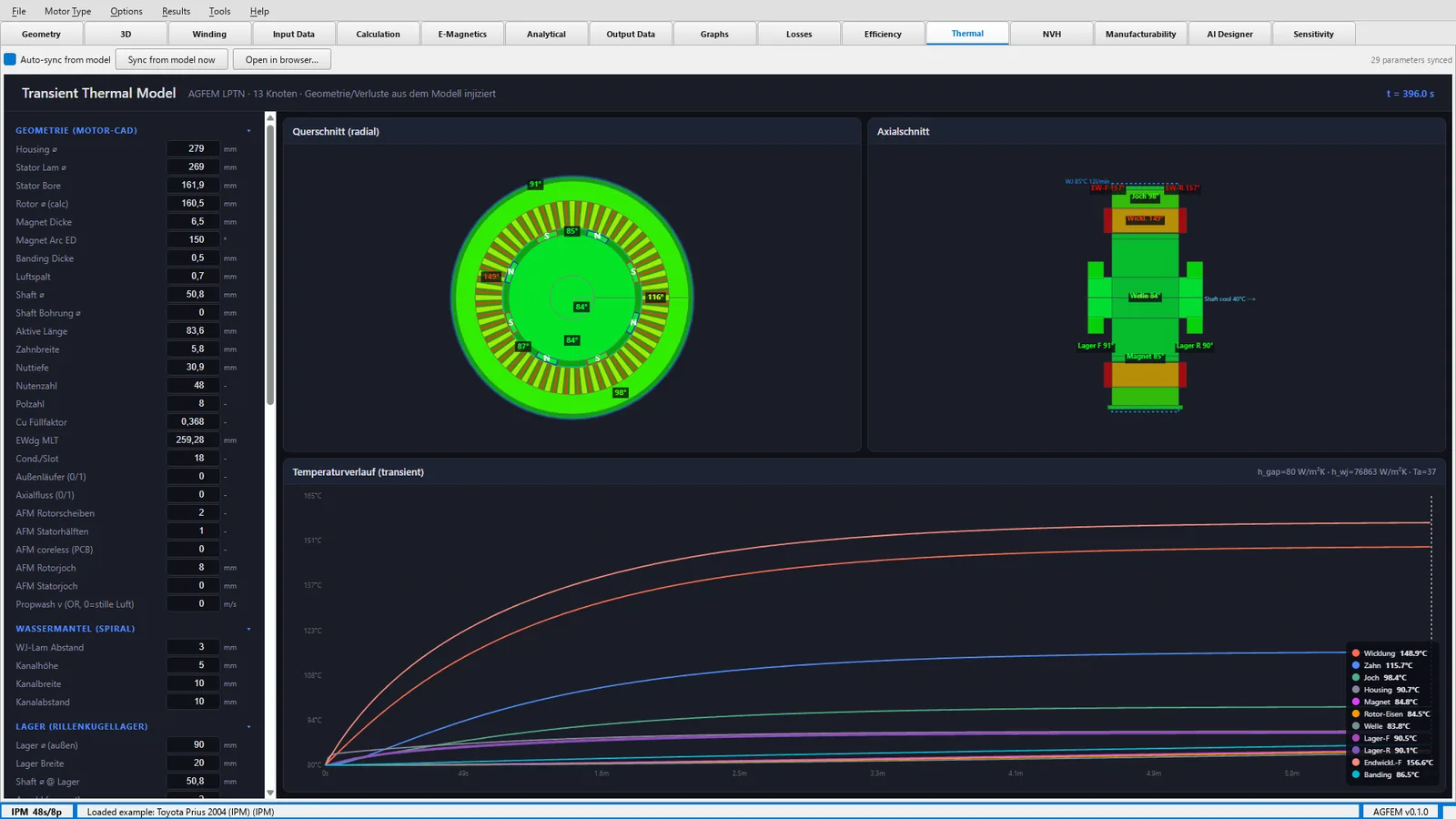

Thermisches 13-Knoten-Netzwerk: Geometrie und Verluste kommen aus dem Modell, der Verlauf zeigt jede Knotentemperatur über der Zeit.

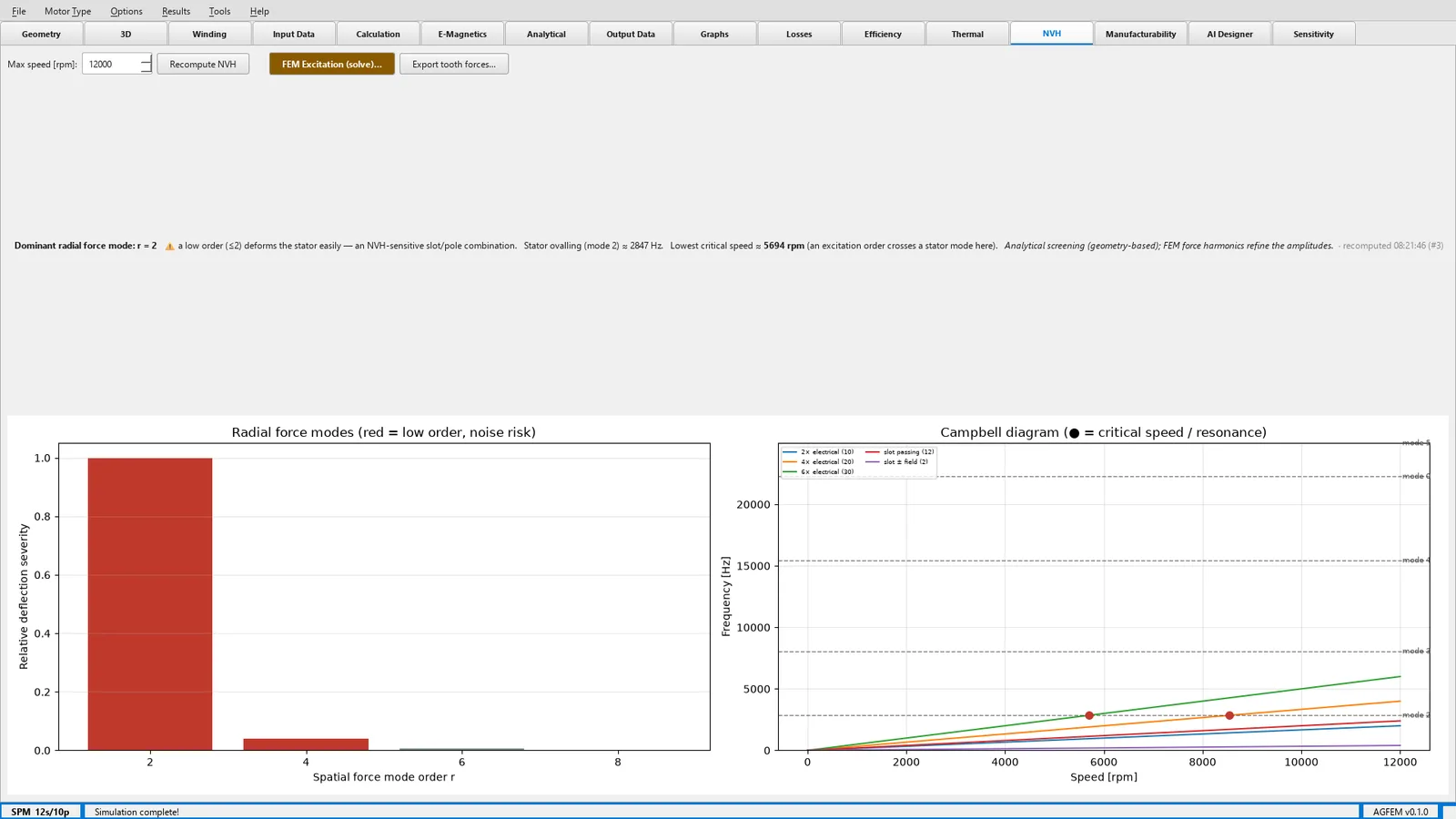

Radiale Kraftordnungen und Campbell-Diagramm — welche Anregung trifft welche Drehzahl.

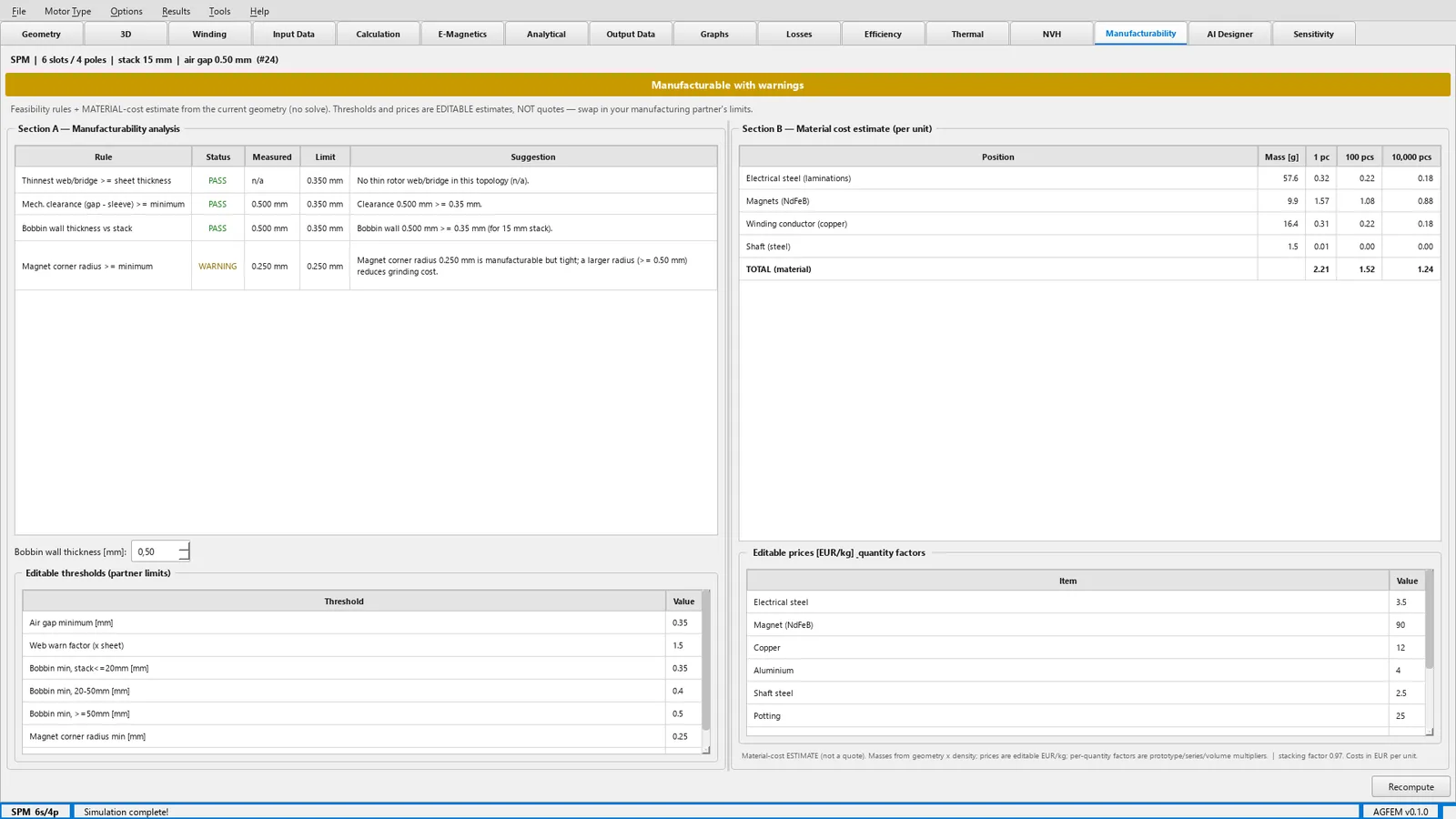

Fertigungsprüfung gegen Regelwerte plus Materialkostenschätzung — bevor die ersten Bleche geschnitten werden.
Alle Bilder sind Bildschirmfotos aus AGFEM; einzelne sind auf den gezeigten Bereich zugeschnitten, sonst unverändert.
Rechnen Sie Ihre eigene Maschine.
Registrieren, herunterladen, installieren — die 30 Tage laufen erst ab der ersten Aktivierung in der Software.
